FL20STH
产品中心 标准混合式步进电机

FL20STH

1.8° 20mm, Nema 8, STH结构混合式步进电机
选件:
  • FL20STH

    编码器

  • FL20STH

    齿轮箱

  • FL20STH

    接插件

  • FL20STH

    刹车

特性概要(General specification)


项目(Item)

说明(Specifications)

步距角(Step Angle)

1.8°

步距角精度(Step Angle Accuracy)

±5% (整步无负载,full step, no load)

径向间隙( Radial Play)

0.02mm@450 g

轴向间隙( Axial Play)

0.08mm@450 g

最大径向负载(Max. radial force)

10N

最大轴向负载(Max. axial force)

4N

介电强度(Dielectric Strength)

600VAC / 1s

绝缘电阻(Insulation Resistance)

100MΩ ,500VDC

环境温度(Ambient Temperature)

-20。C~+50。C

绝缘等级(Insulation Class)

Class B



电性能(Electrical specifications)

型号(Model No.)

Current

/Phase

每相

电流

Resistance

/Phase

每相

电阻

Inductance

/Phase

每相

电感

Holding

Torque

保持

转矩

Detent

Torque

定位

转矩

# of Leads

引出线数

Rotor

Inertia

转动惯量

Weight

重量

Length

机身

长度

Single shaft

(单出轴)

A

Ω

mH

N.m

N.m

#

g-cm2

kg

mm

FL20STH30-0604A

0.6

6.5

1.7

0.018

0.002

4

2

0.06

30

FL20STH33-0604A

0.6

6.5

1.7

0.018

0.002

4

2

0.06

33

FL20STH42-0804A

0.8

5.4

1.5

0.03

0.002

4

3.6

0.08

42



该款电机可以根据客户需求定制。

The motor can be designed &manufactured with customized request.

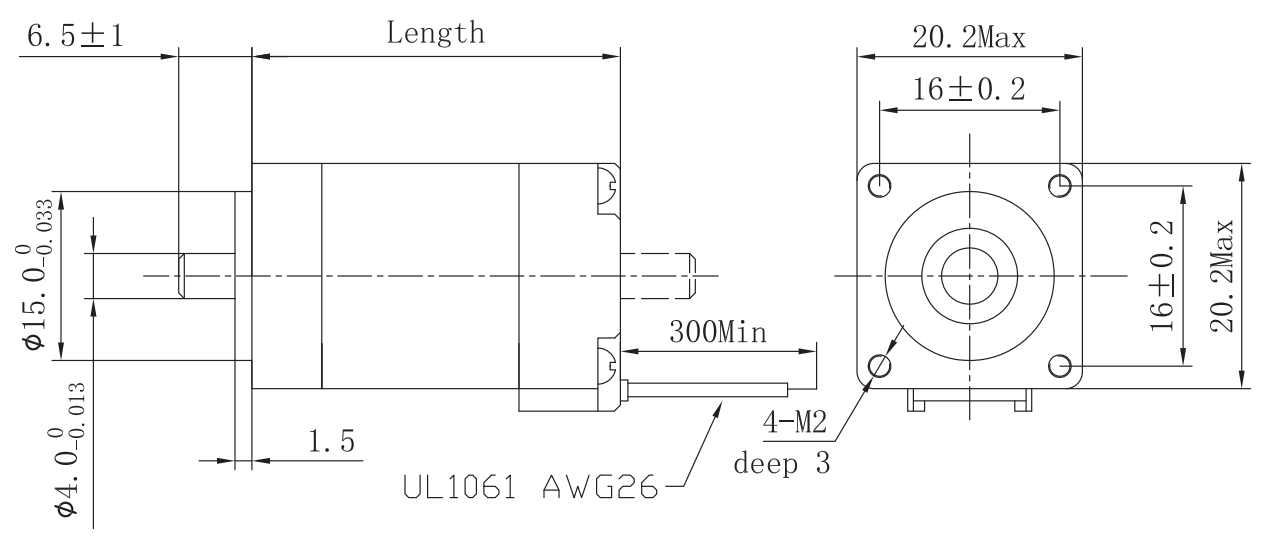

电机尺寸

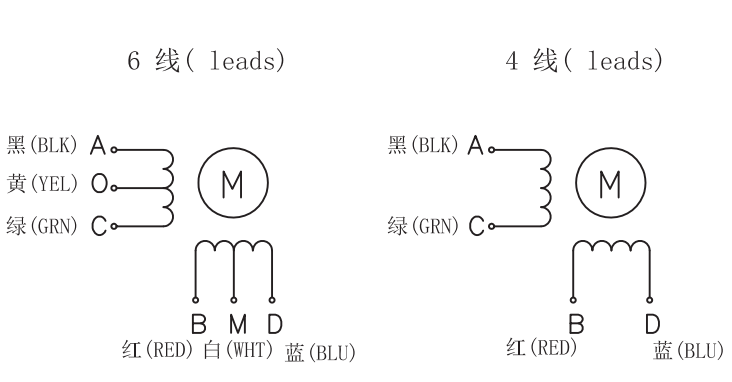

接线图(Wiring Diagram)

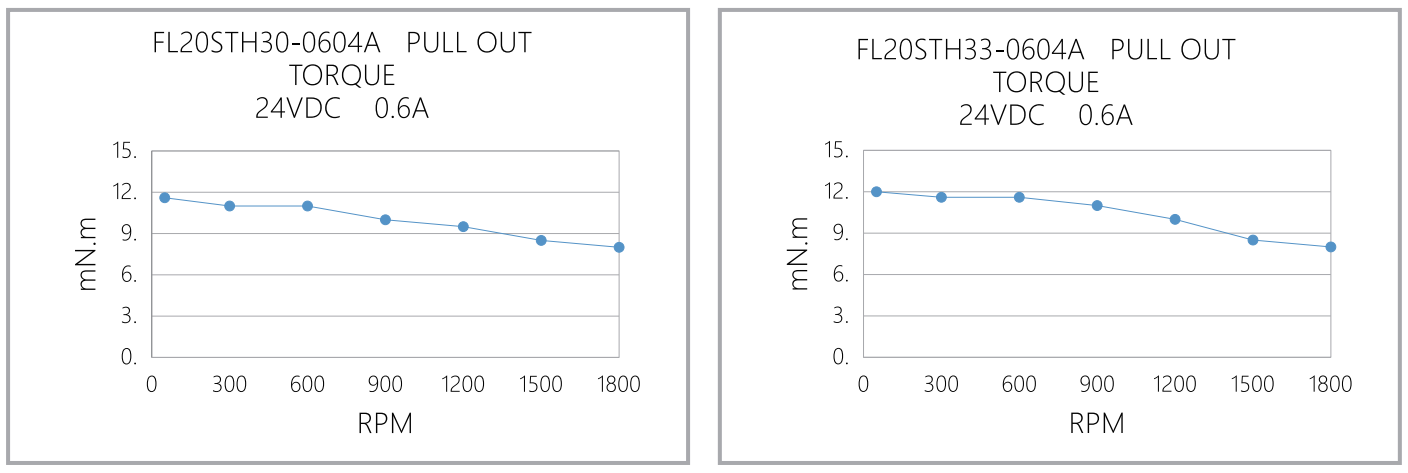

矩频曲线 (Pull out torque curve)




资料下载
FL20STH30-0604A 52.38 KB
FL20STH33-0604A 52.59 KB
FL20STH42-0804A 54.15 KB
