    FL28STC
    产品中心 内置接插件型步进电机

    FL28STC

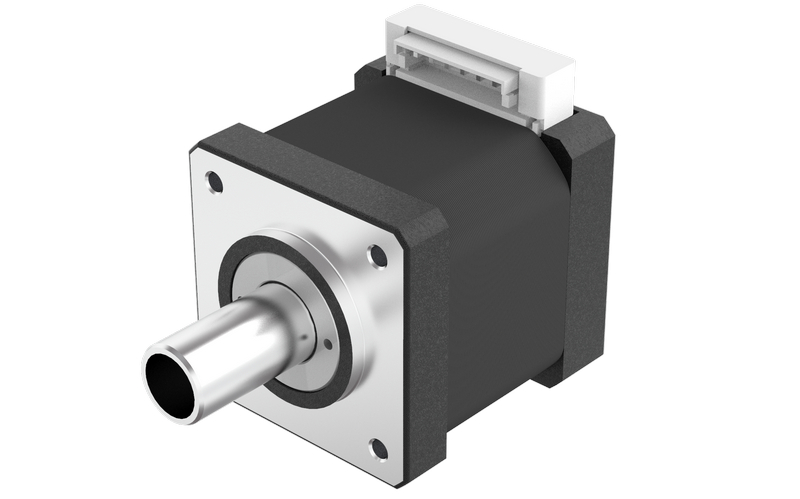

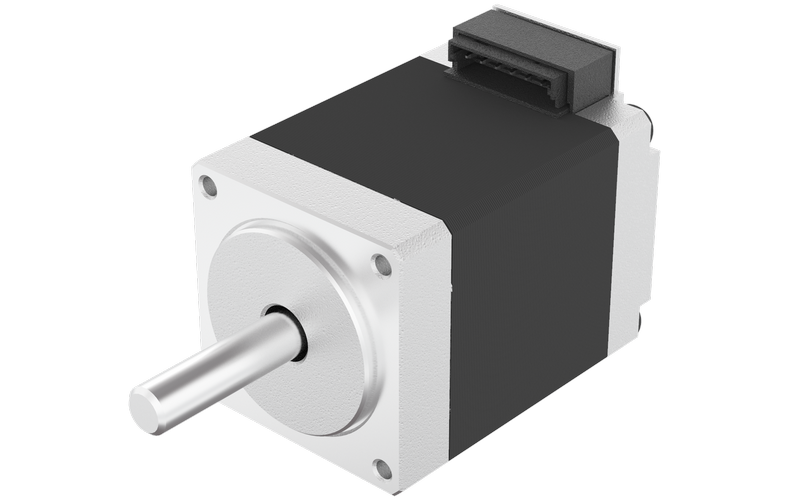

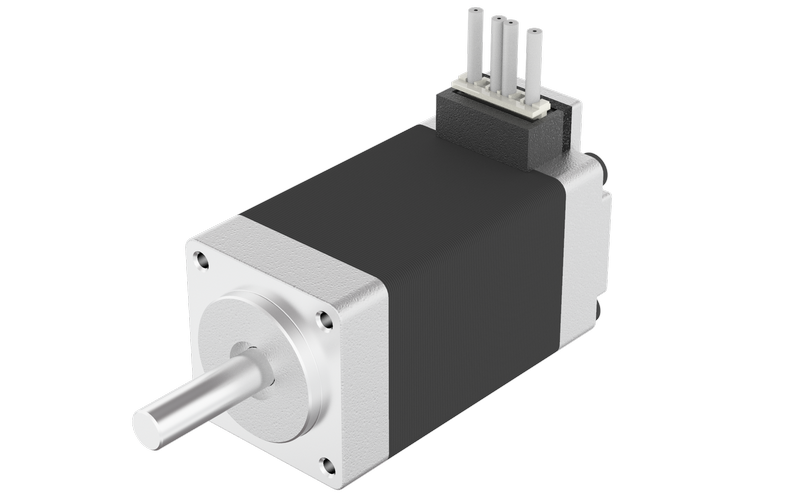

    1.8° 28mm, Nema 11, STC结构内藏接插件式步进电机
    选件:
    • FL28STC

      编码器

    • FL28STC

      齿轮箱

    • FL28STC

      接插件

    • FL28STC

      刹车

    特性概要(General specification)

    项目(Item)

    说明(Specifications)

    步距角(Step Angle)

    1.8°

    步距角精度(Step Angle Accuracy)

    ±5% (整步无负载,full step, no load)

    径向间隙( Radial Play)

    0.02mm@400 g

    轴向间隙( Axial Play)

    0.08mm@400 g

    最大径向负载(Max. radial force)

    28N  距法兰5mm  (5mm from the flange)

    最大轴向负载(Max. axial force)

    7N

    介电强度(Dielectric Strength)

    600VAC / 1S

    绝缘电阻(Insulation Resistance)

    100MΩ ,500VDC

    环境温度(Ambient Temperature)

    -20。C~+50。C

    绝缘等级(Insulation Class)

    Class B



    电性能(Electrical specifications)

    型号(Model No.)

    Current

    /Phase

    每相

    电流

    Resistance

    /Phase

    每相

    电阻

    Inductance

    /Phase

    每相

    电感

    Holding

    Torque

    保持

    转矩

    Detent

    Torque

    定位

    转矩

    # of Leads

    引出线数

    Rotor

    Inertia

    转动惯量

    Weight

    重量

    Length

    机身

    长度

    Single shaft(单出轴)

    A

    Ω

    mH

    N.m

    N.m

    #

    g-cm2

    kg

    mm

    FL28STC32-0674A

    0.67

    5.6

    4.0

    0.065

    0.005

    4

    9

    0.11

    32±1

    FL28STC32-0956A

    0.95

    2.8

    1.0

    0.050

    0.005

    6

    9

    0.11

    32±1

    FL28STC40-0674A

    0.67

    6.8

    4.8

    0.097

    0.006

    4

    12

    0.14

    40±1

    FL28STC40-0956A

    0.95

    3.4

    1.2

    0.075

    0.006

    6

    12

    0.14

    40±1

    FL28STC51-0674A

    0.67

    9.2

    5.6

    0.120

    0.008

    4

    18

    0.20

    51.5±1

    FL28STC51-0956A

    0.95

    4.6

    1.45

    0.090

    0.008

    6

    18

    0.20

    51.5±1



    该款电机可以根据客户需求定制。

    The motor can be designed &manufactured with customized request.

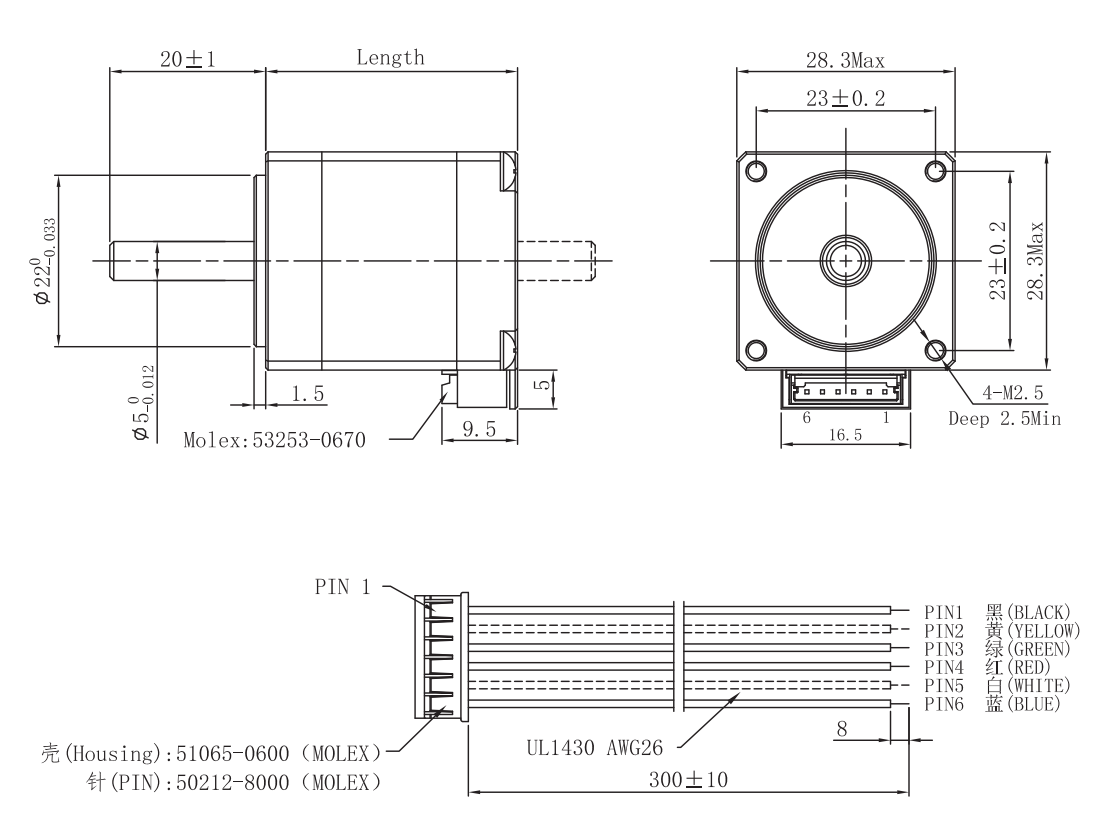

    电机尺寸

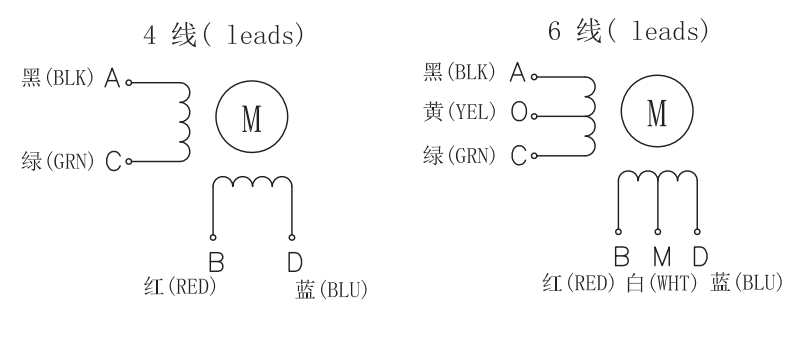

    接线图(Wiring Diagram)

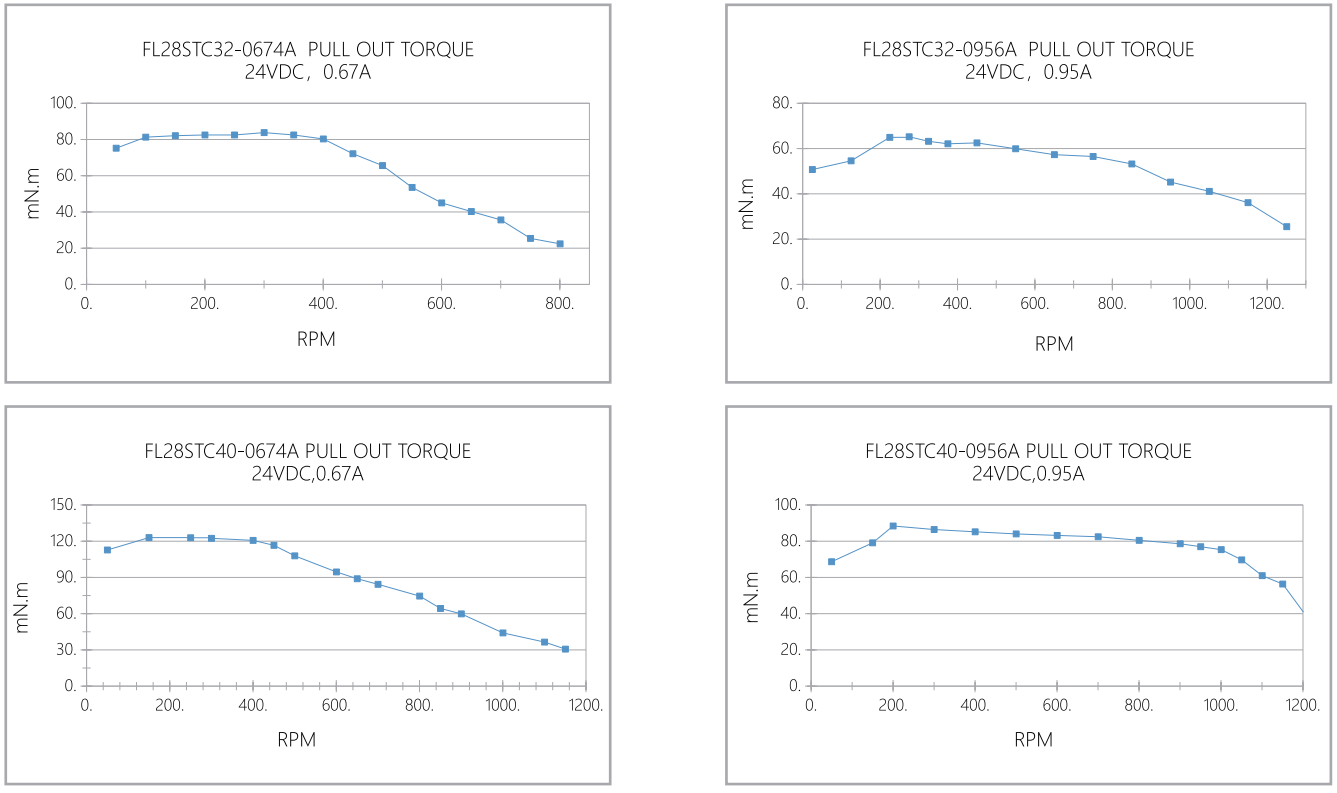

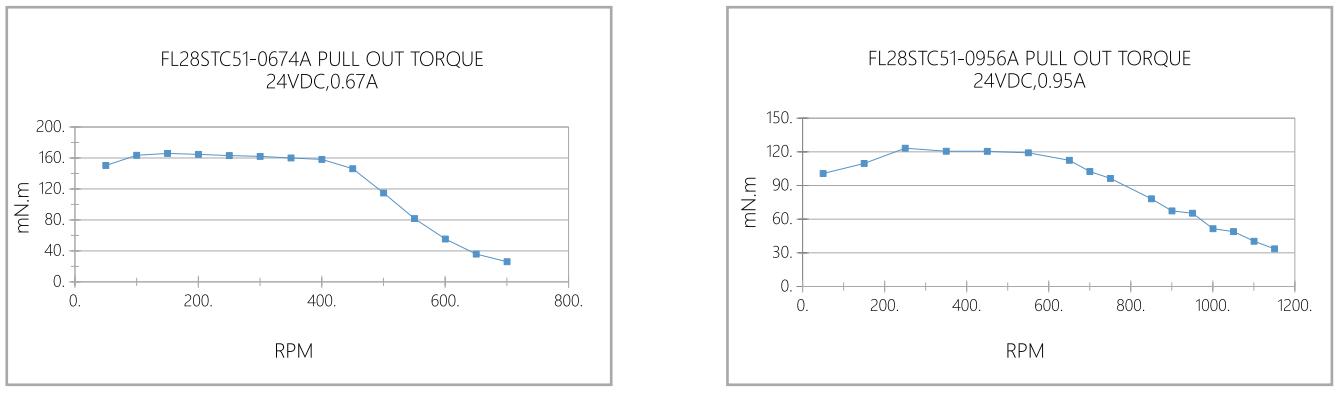

    矩频曲线 (Pull out torque curve)




    资料下载
    FL28STC32-0956A 200.3 KB
    FL28STC32-0674A 197.08 KB
    FL28STC40-0674A 197.1 KB
    FL28STC40-0956A 200.02 KB
    FL28STC51-0674A 200.43 KB
    FL28STC51-0956A 200.45 KB
