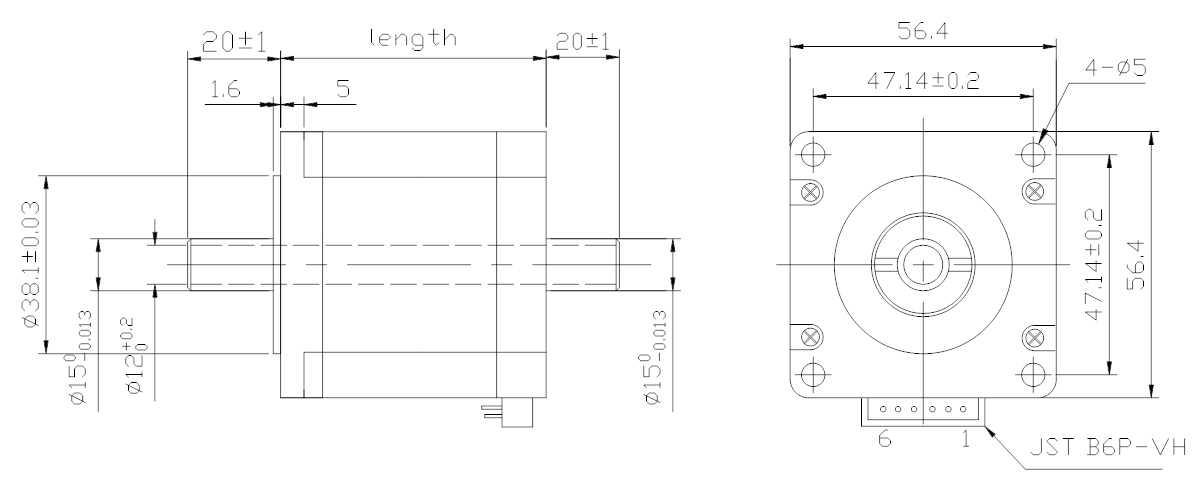

外形尺寸
资料下载
联系合作项目（Item） | 说明（Specifications） |
步距角（Step Angle） | 1.8° |
步距角精度（Step Angle Accuracy） | ±5% (整步无负载，full step, no load) |
径向间隙（ Radial Play） | 0.02mm@450 g |
轴向间隙（ Axial Play） | 0.08mm@450 g |
最大径向负载（Max. radial force） | 75N 距法兰20mm (20mm from the flange) |
最大轴向负载（Max. axial force） | 15N |
介电强度（Dielectric Strength） | 600VAC / 1s |
绝缘电阻（Insulation Resistance） | 100MΩ ,500VDC |
环境温度（Ambient Temperature） | -20。C~+50。C |
绝缘等级（Insulation Class） | Class B |
型号（Model No.） | Current /Phase 每相 电流 | Resistance /Phase 每相 电阻 | Inductance /Phase 每相 电感 | Holding Torque 保持 转矩 | Detent Torque 定位 转矩 | # of Leads 引出线数 | Rotor Inertia 转动惯量 | Weight 重量 | Length 机身 长度 |
Single shaft （单出轴） | A | Ω | mH | N.m | N.m | # | g-cm2 | kg | mm |
FL57STC41-2804B-H | 2.8 | 0.78 | 1.8 | 0.6 | 0.025 | 4 | 120 | 0.45 | 40.5±1 |
FL57STC76-2804B-H | 2.8 | 1.3 | 5.3 | 2.3 | 0.068 | 4 | 480 | 1.1 | 77.5±1 |
该款电机可以根据客户需求定制。
The motor can be designed &manufactured with customized request.
