    BLD2403TC
    产品中心 无刷电机驱动器

    BLD2403TC

    1、利用霍尔信号做速度闭环控制,低速下也可以达到最大转矩 2、调速范围宽,支持 200rpm~20000rpm的转速范围
    选件:
    • BLD2403TC

      编码器

    • BLD2403TC

      齿轮箱

    • BLD2403TC

      接插件

    • BLD2403TC

      刹车

    特点:

    1、利用霍尔信号做速度闭环控制,低速下也可以达到最大转矩;

    2、调速范围宽,支持 200rpm~20000rpm的转速范围;

    3、提供软启停功能,启动停止更为柔和,安全性更高;

    4、宽电压输入范围,适应 8V~30VDC 直流电源;

    5、大电流驱动能力,持续额定电流达 3 A,峰值电流可达 6 A;

    6、支持外部电位器,外部电压及外部 PWM 信号调速;

    7、提供过压、欠压、过流、过温、霍尔信号错误等保护报警功能;

    8、支持 CAN2.0B 协议。


    典型应用:

    本产品广泛应用于针织设备、医疗设备、食品机械、电动工具、园林机械、智能家居等电气自动化控制领域。


    产品概述:

    本款驱动器适用于对直流无刷有霍尔电机进行转速控制,其最大的优点是在低速时总能控制电机保持最大转矩。另外还有调速方式多样,调速范围宽,功能齐全,硬软件保护完备等优势。

    调速方式多样:可提供电位器调速,外部电压调速、外部 PWM 信号调速,CAN 总线调速控制等。调速范围宽:支持调速的范围为200rpm~20000rpm(两极电机)。功能齐全:具有使能、正反转、刹车及电机转速信号输入和报警输出等功能。硬软件保护完备:具有堵转保护,过压保护,欠压保护,过流保护,过温保护和霍尔信号故障报警功能。


    功能参数:

    电源电压额定工作电压:   24VDC  (工作电压范围:8V~30VDC)
    工作电流电机相电流连续:3A,峰值电流:6A(环境温度25℃)
    功率范围≤80   W
    调速范围200~20000rpm(两极电机)
    适配电机直流无刷带霍尔电机(   120°)
    转速模式霍尔速度闭环(默认),开环模式(可选)
    调速方式出厂默认为外部电位器,外部电压(0V~5V),   如需PWM信号调速或通信(CAN总线调速),则需在出厂前进行配置为其中的一种。
    保护功能过压保护,欠压保护,过流保护,过温保护,软启动及霍尔信号故障报警。
    工作环境无腐蚀性、易燃、易爆、导电性气体、液体和粉尘。
    散热方式自然冷却或外加散热器。
    外型尺寸98*60*24.5 (单位:mm)

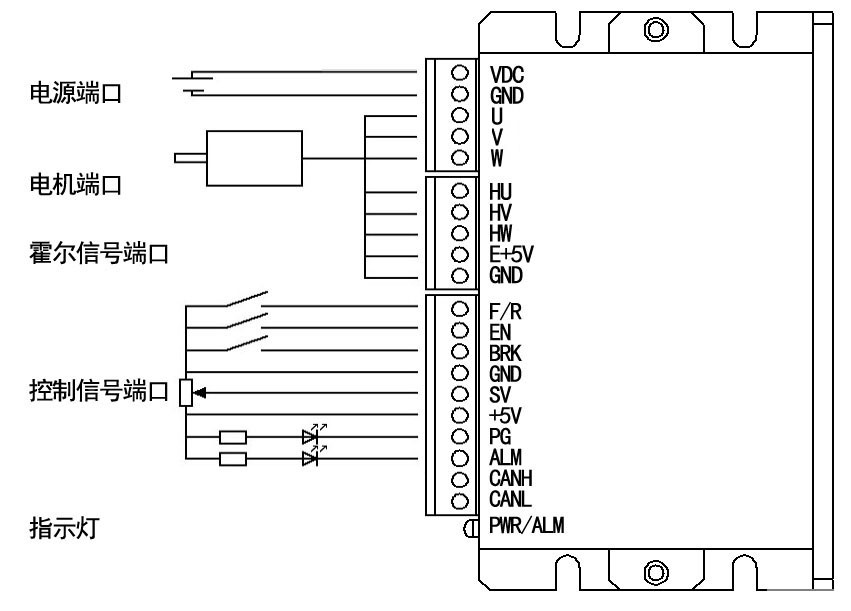

    接口定义:

    接口引脚名引脚定义使用说明
    电源接口VDC直流8VDC~30   VDC输入接电源正极
    GND 电源地接电源负极
    电机接口U 电机U相接电机动力线---U相
    V 电机V相接电机动力线---V相
    W 电机W相接电机动力线---W相
    HU霍尔信号U相接电机霍尔线---   霍尔Hu
    HV霍尔信号V相接电机霍尔线---   霍尔Hv
    HW霍尔信号W相接电机霍尔线---   霍尔Hw
    E+5V5   V电源输出(最大提供200 mA)接霍尔电源线正极
    GND  5V地接霍尔电源线负极
    控制信号接口F/R正反转控制控制电机运行方向
    (F/R悬空 CW方向运行)
    (F/R与GND短接,CCW方向运行)
    EN使能控制使能驱动器运行
    (EN悬空 驱动器不能控制电机 )
    (EN与GND短接,驱动器使能)
    BRK刹车控制电子刹车抱死功能
    (BRK悬空 电机运行)
    (BRK与GND短接,电机轴立即抱死停机)
    GND外部调速地线
    SV0~5 V模拟电压信号或PWM输入调速控制端口
    +5V5   V电源输出(最大提供50 mA)
    PG作为电机速度脉冲输出电机转速信号输出,需要外接上拉电阻
    ALM作为报警输出报警信号输出,需要外接上拉电阻
    CANHCAN通信口 CAN port
    CANLCAN通信口 CAN port
    其他PWR/ALM指示灯红灯闪烁1次   过压保护状态
    红灯闪烁2次 欠压保护状态
    红灯闪烁3次 过流保护状态
    红灯闪烁4次 过温保护状态(70℃)
    红灯闪烁5次 霍尔信号错误状态
    红灯常亮 硬件错误
    绿灯闪烁 无法达到目标速度

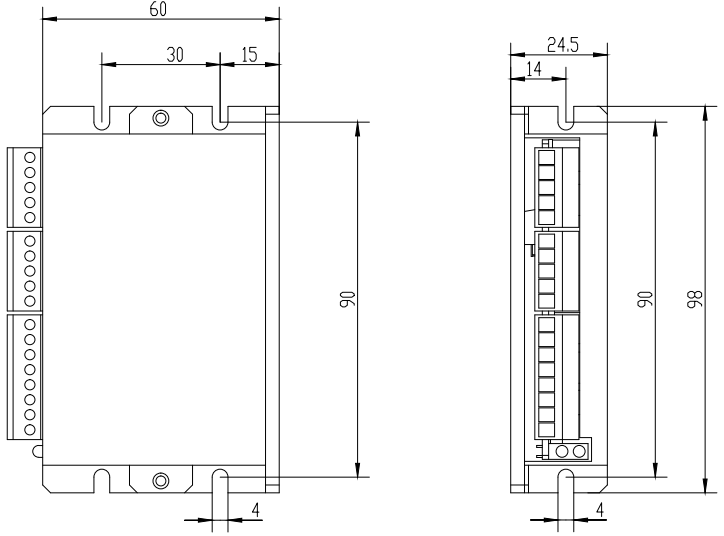

    电机尺寸

    24032403-1

    资料下载
    BLD2403TC无刷驱动器详细说明书 1.13 MB
