FL80BLG
产品中心 高性能防水无刷电机

FL80BLG

80mm高性能防水无刷电机,IP65, F级绝缘,伺服结构
选件:
  • FL80BLG

    编码器

  • FL80BLG

    齿轮箱

  • FL80BLG

    接插件

  • FL80BLG

    刹车

特性概要 ( General Specifications )

绕组连接方式 ( Winding Type )

星形 ( Star connection )

径向负载 ( Max radial force )

392N @ 10mm from the flange

轴向负载 ( Max axial force )

147N

绝缘等级 (Insulation Class)

Class B

防护等级 (Protection level)

IP65

使用环境温度 (Temperature)

-20℃~ +50℃

使用环境湿度 (Relative humidity)

≤90%RH (无凝露)( No dewing)

存储环境 (Storage Condition)

-20℃~ +85℃,≤85%RH (无凝露)( No dewing)

安装环境(Installation environment)

远离腐蚀、可燃性气体,油滴,灰尘,

海拔≤1000m  Far away active gas,

Combustible gas, oil drop, ash



接线说明(Electric Connection)


Pin No

引出线型号Type

引出线颜色Color

功能Functions

5

 AWG26

红色  ( Green )

霍尔电源正  ( Vcc )

1


蓝色  ( Blue)

霍尔 U ( Hu )

2


绿色  ( Green )

霍尔 V ( Hv )

3


白色  ( White )

霍尔 W ( Hw )

4


黑色  ( Black )

霍尔电源负 ( GND )

1

3*AWG16(13)+2*AWG20(红+白)

黄色  ( Yellow )

U相 ( Phase U )

2


红色  ( Red)

V相 ( Phase V )

3


黑色  ( Black )

W相 ( Phase W )


电机技术性能 (Motor Technical Specification)


单 位 (Unit)

FL80BLG75

FL80BLG100

极数  ( Number of poles )


10

相数  ( Number of phases )


3

额定电压 ( Rated  voltage )

VDC

310

48

310

48

额定转矩 ( Rated torque)

N.m

2.39

2.39

3.18

3.18

连续运行转矩 ( Continuous stall torque)

N.m

2.86

2.86

3.81

3.81

额定速度 ( Rated speed )

RPM

3000

3000

3000

3000

额定功率 ( Rated power )

W

750

750

1000

1000

峰值转矩 ( Peak torque )

N.m

7.14

7.14

9.6

9.6

峰值电流 ( Peak current )

A

13.2

73.5

17.7

90

线电阻 ( Line to line resistance )

ohms@20℃

4.09

0.089

2.8

0.069

线电感 ( Line to line inductance )

mH

12.6

0.275

8.67

0.208

转矩常数 ( Torque constant )

Nm/A

0.736

0.115

0.736

0.115

反电势 ( Back EMF )

Vrms/KRPM

54.5

8.5

54.5

8.5

转动惯量 ( Rotor inertia )

kg.cm2

1.56

1.56

2.22

2.22

机身长度 ( Motor length )       L

mm

112

118

129

135

重量 ( Weight )

kg

2.5

2.6

3.2

3.3


该款电机可以根据客户需求定制。

The motor can be designed &manufactured with customized request.

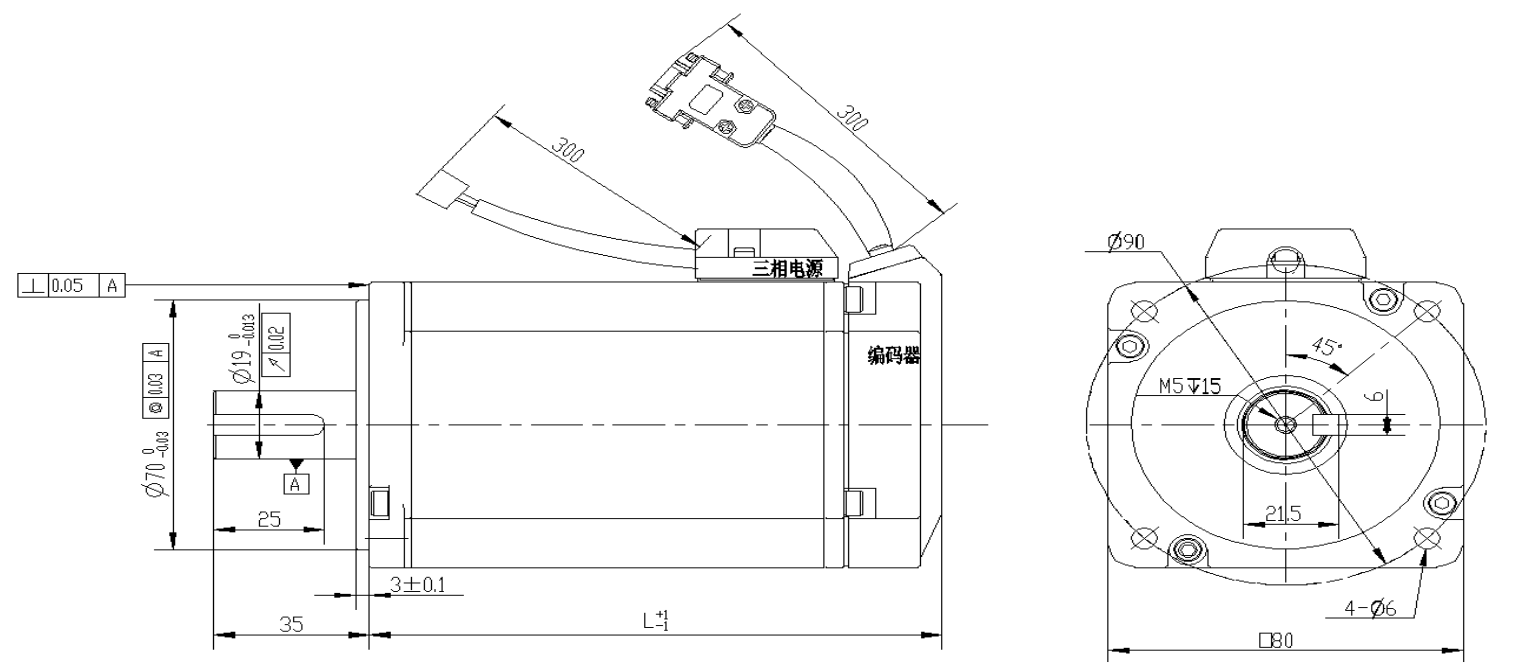

电机尺寸
