    FL28CBLA
    产品中心 经济型无刷电机

    FL28CBLA

    Φ28mm 经济型无刷电机,24VDC, 4000RPM~4500RPM
    选件:
    • FL28CBLA

      编码器

    • FL28CBLA

      齿轮箱

    • FL28CBLA

      接插件

    • FL28CBLA

      刹车

    特性概要 ( General Specifications )

    绕组连接方式 ( Winding Type )

    星形 ( Star connection)

    霍尔分布角度 ( Hall Effect Angle )

    120度电角度 ( Electrical Angle of 120 degree)

    径向间隙 ( Radial Play )

    0.02mm@450g

    轴向间隙 ( Axial Play )

    0.08mm@450g

    最大径向负载 ( Max radial force )

    5N  距法兰10mm ( 10mm From the flange)

    最大轴向负载 ( Max axial force )

    2N

    介电强度 ( Dielectric Strength )

    600VAC/1S

    绝缘电阻 ( Insulation Resistance )

    100MΩ, 500VDC

    环境温度 ( Ambient Temperature )

    -20°C   ~   +50°C

    绝缘等级 (Insulation Class)

    Class B


    接线说明(Electric Connection)

    引出线型号Type

    引出线颜色Color

    功能Functions

    UL1061 AWG28

    黄色  (Yellow )

    霍尔电源正  ( Vcc )


    蓝色  ( Blue )

    霍尔 U ( Hu )


    橙色  ( Orange )

    霍尔 V ( Hv )


    棕色  ( Brown )

    霍尔 W ( Hw )


    白色  ( White )

    霍尔电源负 ( GND )

    UL1007 AWG22

    绿色  ( Green )

    U相 ( Phase U )


    红色  ( Red)

    V相 ( Phase V )


    黑色  ( Black)

    W相 ( Phase W )


    电性能 (Electrical Specifications)


    单 位 (Unit)

    FL28CBLA38-24V-4012A

    FL28CBLA48-24V-4524A

    极数  ( Number of poles )


    8

    相数  ( Number of phases )


    3

    额定电压 ( Rated  voltage )

    VDC

    24

    额定转矩 ( Rated torque)

    mN.m

    28

    50

    连续运行转矩 ( Continuous stall torque)

    mN.m

    33.6

    60

    额定速度 ( Rated speed )

    RPM

    4000

    4500

    额定功率 ( Rated power )

    W

    12

    24

    峰值转矩 ( Peak torque )

    mN.m

    84

    150

    峰值电流 ( Peak current )

    A

    2.0

    4.5

    线电阻 ( Line to line resistance )

    ohms@20℃

    5.7

    2.5

    线电感 ( Line to line inductance )

    mH

    2.48

    1.2

    转矩常数 ( Torque constant )

    mN.m/A

    42.8

    36

    反电势 ( Back EMF )

    Vrms/KRPM

    3.165

    2.68

    转动惯量 ( Rotor inertia )

    g.cm2

    5.8

    7.3

    机身长度 ( Motor length )       L

    mm

    38

    48

    重量 ( Weight )

    Kg

    0.095

    0.12


    该款电机可以根据客户需求定制。

    The motor can be designed &manufactured with customized request.

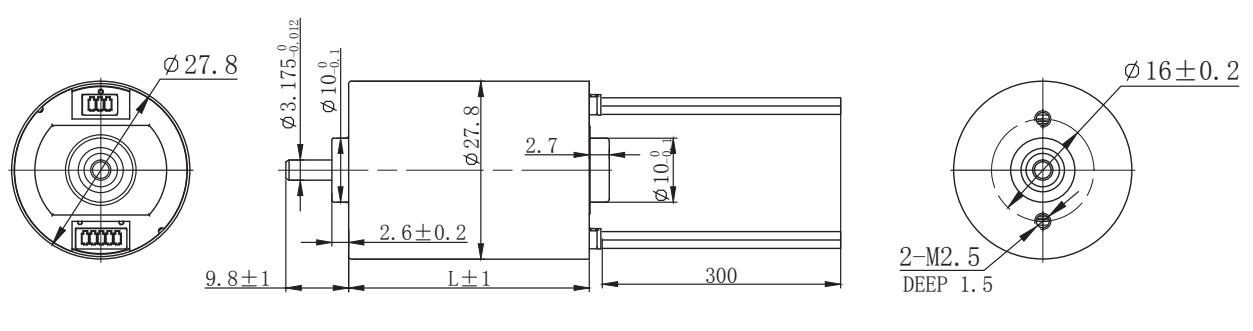

    电机尺寸


    资料下载
    FL28CBLA38-24V-4012A 232.82 KB
    FL28CBLA48-24V-4524A 264.69 KB
